Рекомендации по монтажу
1. Установить щеточный узел на штатное место и надежно закрепить.
2. Соединить колодку гнездовую флажкового типа со штырем «+» на генераторе.
3. Кольцевые наконечники: «Л» (провод черного цвета), «Ф» (провод синего цвета) закрепить на соответствующих контактах генератора.

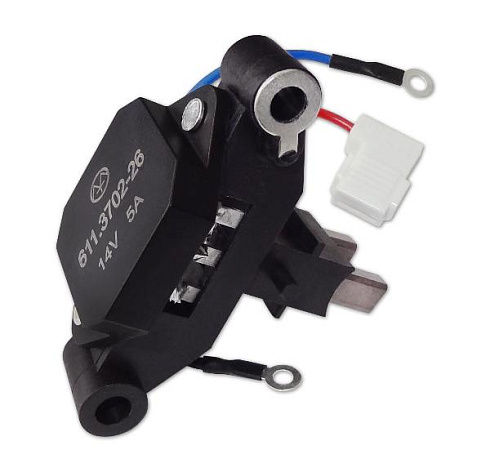

611.3702-26 в сборе с ЩУ
Новинка
Применяется на автомобилях ВАЗ 2110-2115, 2170-2172, 21213, 2123 и модификациях, работающих с генератором 5102.3771 и его модификациями.
Поставляется в сборе со щеточным узлом.
Поставляется в сборе со щеточным узлом.
Подробнее
Характеристики
Напряжение настройки, В | 14,5±0,1 |
Максимальный ток возбуждения, А | 5 |
Габаритные размеры, мм | 66х52х33 |
Масса не более, г | 30 |
