Рекомендации по монтажу
1. Штырь с проводом регулятора напряжения соединить с колодкой гнездовой флажкового типа на генераторе.
2. Установить щеточный узел на штатное место и надежно закрепить.
3. Соединить колодку гнездовую флажкового типа со штырем «+» на генераторе.
4. Соединить колодку гнездовую со штырем «фаза» на генераторе.

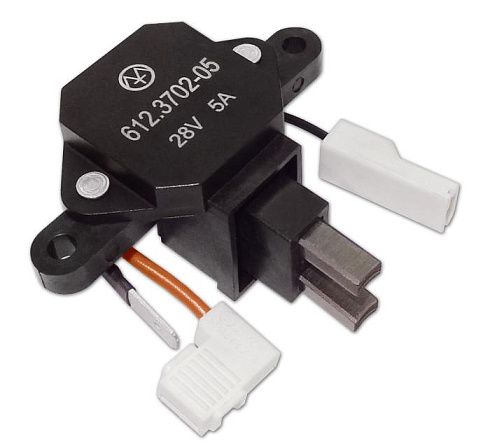

612.3702-05 в сборе с ЩУ
Применяется на автомобилях КамАЗ, МАЗ, УРАЛ и других, работающих с генераторами 3252.3771, 3252.3771-50, 7762.3701-02, 776.3701-03.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа, элементы защищены специальным компаундом.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа, элементы защищены специальным компаундом.
Подробнее
Характеристики
Напряжение настройки, В | 28,45 |
Номинальный ток, А | 5 |
Генератор | 3252.3771-50, 3252.3771, 7762.3701-02, 7762.3701-03 |
Применяемость | КамАЗ, МАЗ, УРАЛ с генераторами типа 3252.3771, 7762.3701 |
Габаритные размеры, мм | 65х60х30 |
Масса не более, г | 35 |
