Рекомендации по монтажу
1. Установить щеточный узел на штатное место и надежно закрепить.
2. Наконечник кольцевой с желтым проводом регулятора напряжения подключить к клемме «Л» на генераторе.
3. Соединить колодку гнездовую флажкового типа со штырем «+» на генераторе.
4. Наконечник кольцевой с красным проводом регулятора напряжения подключить к клемме «фаза» генератора.
5. Наконечник кольцевой с синим проводом регулятора напряжения подключить к клемме «А» генератора.

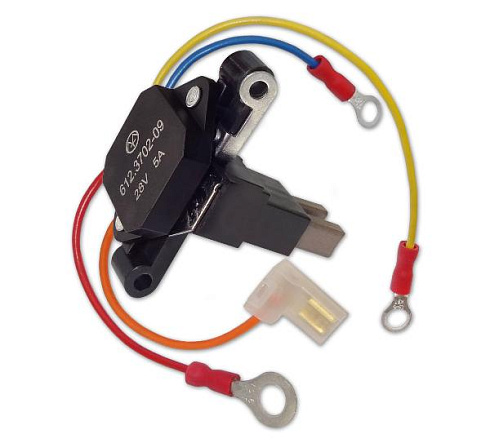

612.3702-09 в сборе с ЩУ
Применяется на автомобилях КамАЗ, Икарус, ЛиАЗ 5256, 6212, 1375 и других, работающих с генераторами типа 23.3771, 3250.3771, 4004.3771.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на импортной элементной базе по технологии поверхностного монтажа, элементы защищены специальным компаундом.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на импортной элементной базе по технологии поверхностного монтажа, элементы защищены специальным компаундом.
Подробнее
Характеристики
| Напряжение настройки, В | 28,45±0,15 |
| Максимальный ток возбуждения, А | 5 |
| Генератор | 23.3771, 2330.3771, 2340.3771, 2350.3771, 3252.3771, 4004.3771 |
| Применяемость | КамАЗ, Икарус, ЛиАЗ 5256, 6212, 1375, грузовые автомобили |
| Габаритные размеры, мм | 66х52х37 |
| Масса не более, г | 40 |
