Рекомендации по монтажу
1. Установить изделие на предварительно очищенное от грязи посадочное место генератора и надежно закрепить винтами.
2. Выводные наконечники соединить с соответсвующими выводами генератора.

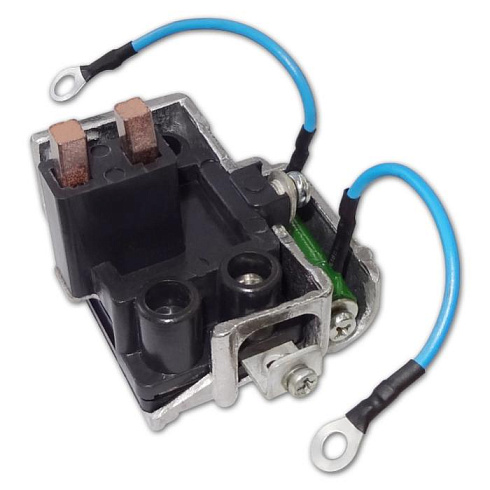

Я120М1-011 в сборе с ЩУ
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока автомобилей МАЗ, КАМАЗ, ЛАЗ с генератором типа Г273-В, -Г.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа.
Изделие имеет посезонную регулировку уровня регулируемого напряжения. Регулировка осуществляется винтом “З-Л”.
Поставляется в сборе со щеточным узлом.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа.
Изделие имеет посезонную регулировку уровня регулируемого напряжения. Регулировка осуществляется винтом “З-Л”.
Подробнее
Характеристики
Номинальное напряжение, В | 28 |
Регулируемое напряжение ВЫСОКОЕ (винт завернут - положение "З"), В | 29,5±0,5 |
Регулируемое напряжение НИЗКОЕ (винт вывернут - положение "Л"), В | 27,5±0,4 |
Максимальный ток возбуждения, А | 5 |
Масса, кг | 0,2 |
