1.1 Извлечь из генератора штатный щеточный узел с регулятором напряжения.
1.2 Установить щеточный узел комплекта в генератор и надежно закрепить.
1.3 Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить.
1.4 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.
2 Регулировка напряжения
2.1 Положение переключателя «min» - для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
2.2 Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
2.3 Положение переключателя «max» - для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

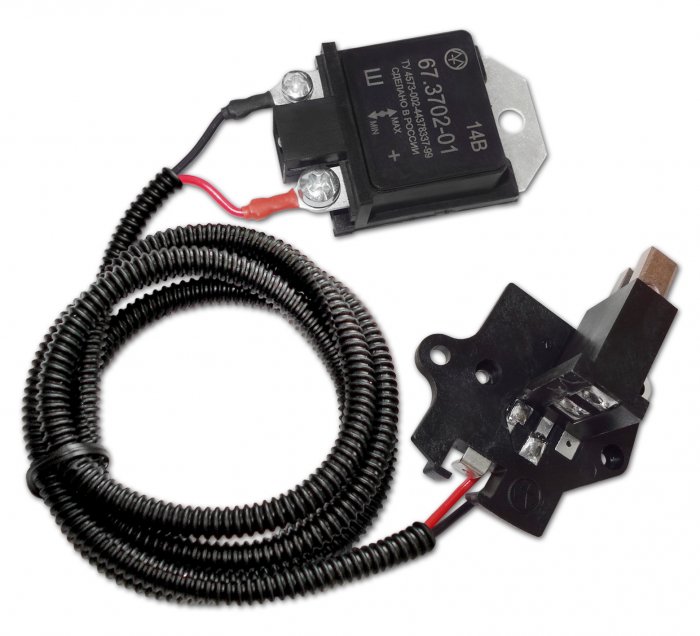

67.3702-01 (замена 36.3702-01)
Предназначен для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.
Применяется на автомобилях ВАЗ-2108, -2109, -2110 и их модификациях с генераторами типа 37.3701.
Поставляется в комплекте со щеточным узлом и соединительным проводом.
Регулятор имеет встроенный трехпозиционный переключатель уровня регулируемого напряжения.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Применяется на автомобилях ВАЗ-2108, -2109, -2110 и их модификациях с генераторами типа 37.3701.
Поставляется в комплекте со щеточным узлом и соединительным проводом.
Регулятор имеет встроенный трехпозиционный переключатель уровня регулируемого напряжения.
Регулятор напряжения выполнен на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается от аналогов высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом, имеет защиту от короткого замыкания обмотки возбуждения генератора.
Подробнее
Характеристики
| Напряжение настройки, В | Три уровня: 13,6-низкое; 14,2-номинальное; 14,7-высокое |
| Номинальный ток, А | 5 |
| Генератор | 26.3701, 37.3701, 371.3701, 372.3701 |
| Применяемость | ВАЗ-2107, -2108, -2109, -2110, ОКА |
| Габаритные размеры, мм | 67х41х23 |
| Масса, г | 80 |
Описание
1 Установка регулятора напряжения
