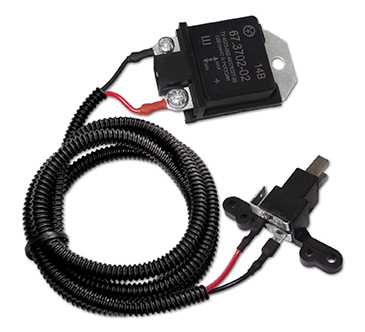

Трехуровневый регулятор напряжения 67.3702-02
1 Установка регулятора напряжения
1.1 Извлечь из генератора штатный щеточный узел с регулятором напряжения.
1.2 Гнезда соединительных проводов зафиксировать на соответствующих по типоразмеру контактах щеточного узла.
1.3 Установить щеточный узел комплекта в генератор и надежно закрепить.
1.4 Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить.
1.5 Наконечники от проводов соединить винтами с выводами на корпусе регулятора напряжения, соблюдая полярность: наконечник Ø 5мм красного провода - с выводом «+», наконечник Ø 4мм черного провода - с выводом «Ш».
1.6 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.
2 Регулировка напряжения
2.1 Положение переключателя «min» - для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
2.2 Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
2.3 Положение переключателя «max» - для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.
