Рекомендации по монтажу
1. Установить реле в удобном для монтажа месте автомобиля, используя крепежное отверстие на кронштейне реле.
2. Подключить реле в соответствии со схемой на корпусе реле. При этом подводку к силовым контактам “30” и “87” (винты М6) производить проводом сечением не менее 10мм2, к контактам обмотки реле “85” и “86” (штыри 6,3) - проводом сечением не менее 0,5мм2.

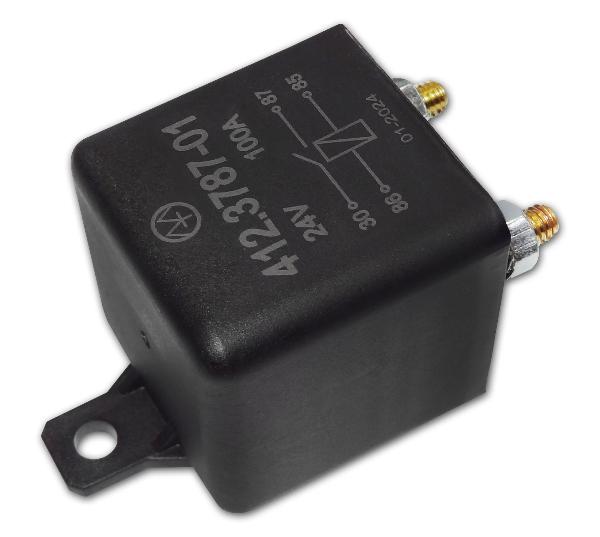

412.3787-01 24В 100А
Предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.
Подробнее
Характеристики
Номинальное напряжение, В | 24 |
Максимальный ток, А | 100 |
Ток потребления, мА | 200 |
Габаритные размеры реле, мм | 77х45х45 |
Масса, не более, кг | 0,1 |
