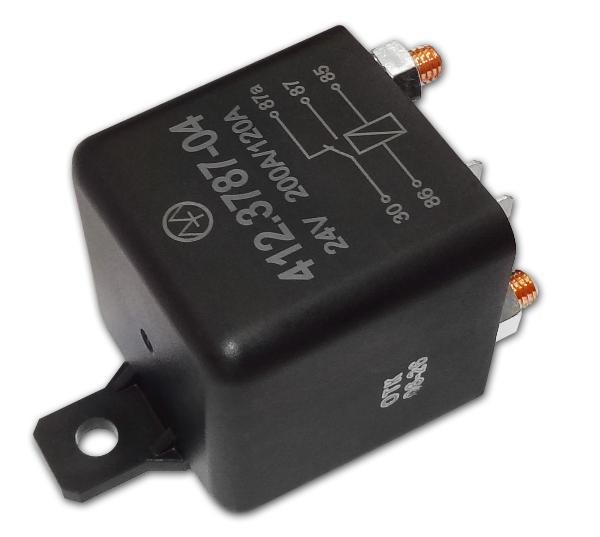

412.3787-04 24В 200А

Новинка

Предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

Подробнее

Характеристики

Номинальное напряжение, В	24
Максимальный ток, А	200
Ток потребления, мА	200
Контакты серии 6,3, шт.	2
Присоединительные резьбовые клеммы	М6
Габаритные размеры реле, мм	77х46х46
Масса, не более, кг	0,13

Описание

Рекомендации по монтажу

1. Установить реле в удобном для монтажа месте автомобиля, используя крепежное отверстие на кронштейне реле.

2. Подключить реле в соответствии со схемой на корпусе реле. При этом подводку к силовым контактам “30”, “87” и “87а” (винты М6) производить проводом сечением не менее 16мм², к контактам обмотки реле “85” и “86” (штыри 6,3) - проводом сечением не менее 0,5мм².

Документы

412-04(р.1)_инструкция

129.9 Кб
