Рекомендации по монтажу
1. Установить реле в удобном для монтажа месте автомобиля, используя крепежное отверстие на кронштейне реле.
2. Подключить реле в соответствии со схемой на корпусе реле. При этом подводку к силовым контактам “30” и “87” (винты М6) производить проводом сечением не менее 16мм2, к контактам обмотки реле “85” и “86” (штыри 6,3) - проводом сечением не менее 0,5мм2.

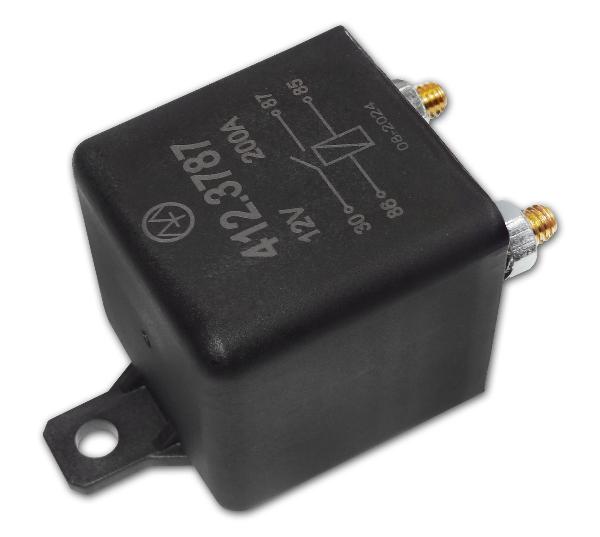

412.3787 12В 200А
Предназначено для коммутации электрических цепей постоянного тока.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Подробнее
Характеристики
Номинальное напряжение, В | 12 |
Максимальный ток, А | 200 |
Номинальный ток, А | 120 |
Ток потребления, мА | 480 |
Присоединительные резьбовые клеммы | М6 |
Габаритные размеры, мм | 77х45х45 |
Масса, г | 100 |
