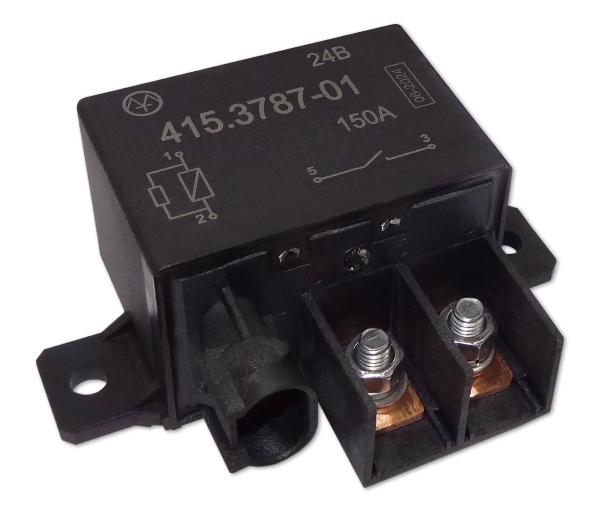

415.3787-01 24В 150А

Новинка

Предназначено для коммутации электрических цепей постоянного тока.
Для снижения влияния индуктивности катушки реле в схеме предусмотрен резистор.
Применяется на автомобилях любой марки с напряжением бортовой сети 24В.

Подробнее

Характеристики

Номинальное напряжение, В	24
Ток коммутации, А	150
Резистор, Ом	2700
Сопротивление обмотки, Ом	106
Контакты обмотки	колодка герметичная двухштыревая типа Superseal
Силовые контакты	винтовые клеммы M6
Рабочая температура, °C	-40...+85
Габаритные размеры, мм	99х71х42
Масса, не более, кг	0,28

Описание

Рекомендации по монтажу

1. Установить реле в удобном для монтажа месте автомобиля, используя крепежные отверстия на реле.
2. Подключить изделие в соответствии со схемой на корпусе реле. Для подключения силовых контактов рекомендуется использовать провод сечением не менее 16мм2, контактов обмотки реле
- провод сечением не менее 0,5мм2.
