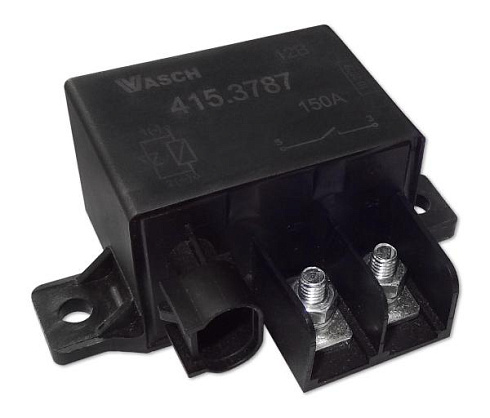

415.3787 12В 150А

Предназначено для коммутации электрических цепей постоянного тока.
Для снижения влияния индуктивности катушки реле в схеме предусмотрен защитный диод.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

Подробнее

Характеристики

Диапазон рабочих температур, °C	-40...+125
Номинальное напряжение, В	12
Максимальный ток коммутации, А	300
Номинальный ток, А	150
Мощность обмотки, Вт	3,9
Контакты обмотки	колодка герметичная двухштыревая типа Superseal
Силовые контакты	винтовые клеммы M6
Габаритные размеры, мм	99х71х42
Масса, не более, кг	0,24

Описание

Рекомендации по монтажу

Внимание! Обмотка реле имеет полярность питания. Несоблюдение полярности выведет реле из строя.

1. Установить реле в удобном для монтажа месте автомобиля, используя крепежные отверстия на реле.
2. Подключить изделие в соответствии со схемой на корпусе реле.
Для подключения силовых контактов рекомендуется использовать провод сечением не менее 25мм², контактов обмотки реле - провод сечением не менее 0,5мм².
