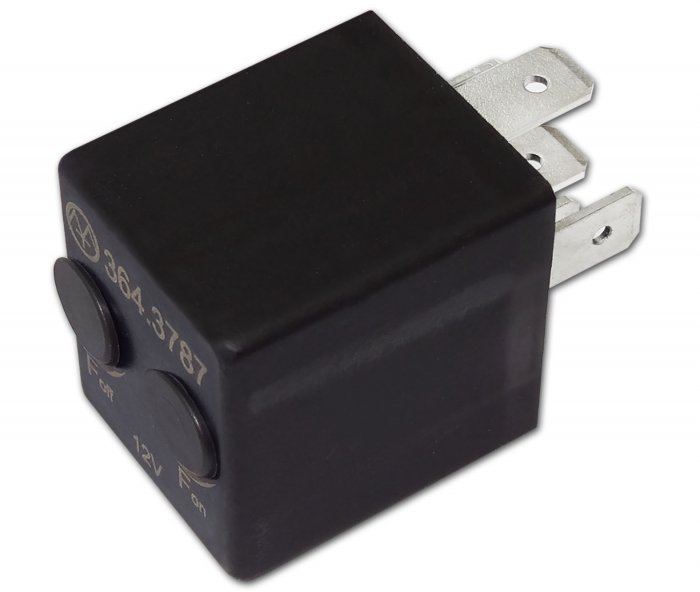

364.3787

Реле предназначено для включения/выключения различных устройств в зависимости от частоты входного сигнала. Реле имеет возможность ручной регулировки порогов включения/выключения. Регулировка осуществляется с помощью встроенных подстроечных многооборотных резисторов через отверстия в корпусе.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.

Применяется на автомобилях любой марки с напряжением бортовой сети 12В.

Подробнее

Характеристики

Напряжение питания, В	10...16
Максимальный ток коммутации, А	25
Потребляемый ток, мА	60
Рабочая температура, °C	от -45 до +85
Задержка включения/выключения, с	1/1
Частота включения/выключения, Гц	(10...1000)/(10...1000)
Габаритные размеры, мм	40х28х25
Масса, г	25

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Установка и подключение

Подключить реле в соответствии с рисунком.

Режимы работы

Реле начинает работать сразу после подачи питания. Силовые контакты реле замыкаются при достижении на входе частоты включения (Fвкл.) и размыкаются при достижении частоты выключения (Fвыкл.).

Примечание: При Fвкл.=Fвыкл. реле размыкается и начинает мигать светодиод.
