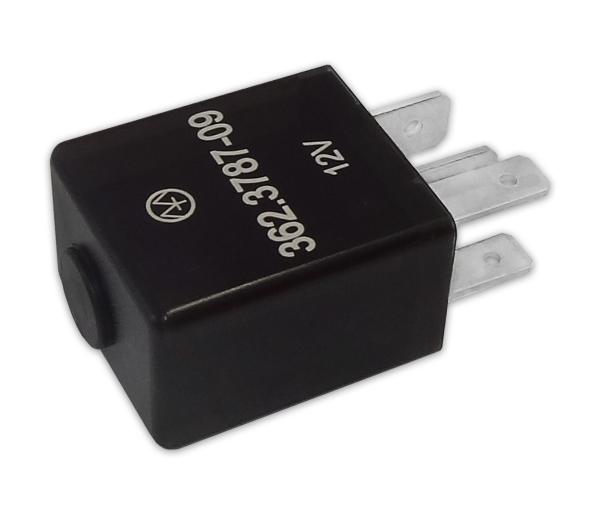

1 Установка и подключение

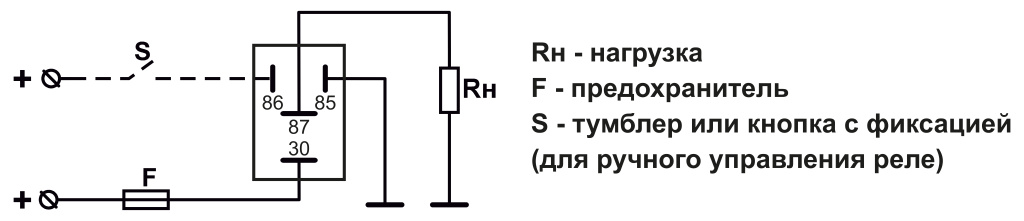

1.1 Подключить реле в соответствии со схемой (рис.1).
При подключении допускается менять между собой контакты «85» и «86».
Внимание. Не допускается неправильное подключение.
Рис.1
2 Режимы работы
2.1 Автоматический режим
2.1.1 Выбор автоматического режима
Режим «1». Реле включается при Uпит≥Uвкл в течение Твкл и выключается при Uпит≤Uвыкл в течение Твыкл.
Режим «2». Реле включается при Uпит≤Uвкл в течение Твкл и выключается при Uпит≥Uвыкл в течение Твыкл.
2.1.2 Настройка автоматического режима
2.1.2.1 Извлечь заглушку.
2.1.2.2 Для выбора режима работы удерживать кнопку в течение 3с, далее подсветка начнёт мигать поочерёдно 1 раз (режим «1») и 2 раза (режим «2»). Для подтверждения требуемого режима необходимо отпустить кнопку в нужный момент. Светодиод мигнёт 3 раза, нужный режим сохранится в энергонезависимой памяти и реле начнёт работать в выбраном режиме.
Примечание: В автоматическом режиме светодиод реле начнет мигать, когда начнёт соблюдаться условие включения реле. Светодиод горит постоянно после окончания Твкл и включении реле.
2.2 Ручной режим
Реле всегда можно включить принудительно, независимо от Uпит, включив тумблер S.
3 Настройка напряжения включения/выключения
3.1 Для входа в настройки напряжения включения/выключения требуется кратковременно нажать кнопку - светодиод будет быстро мигать.
3.2 Установить Uпит=Uвкл.
3.3 Кратковременно нажать кнопку - реле включится и светодиод загорится постоянно.
3.4 Установить Uпит=Uвыкл.
3.5 Кратковременно нажать кнопку - реле выключится и светодиод потухнет.
Далее светодиод мигнёт 3 раза и уровни напряжения включения/выключения сохранятся в энергонезависимой памяти. Реле начнёт работать в соответствии с настройками.
