УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

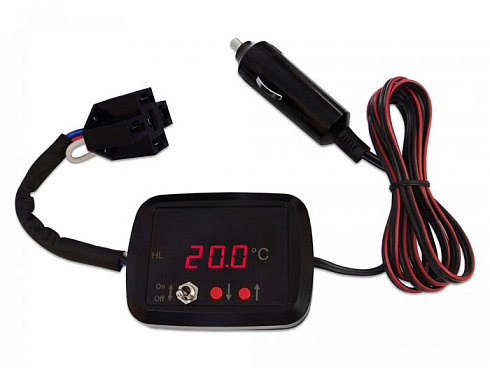

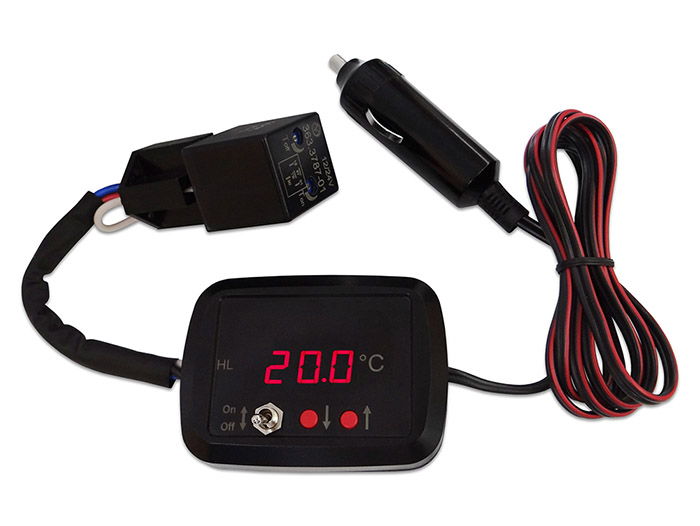

Приспособление представляет собой изделие с колодкой для установки проверяемого реле, светодиодными индикаторами температуры «ºС» и срабатывания реле «HL», тумблером включения «ON – OFF», кнопками установки температуры «↑», «↓» включения и отключения реле и штекером для подключения к источнику питания:
- кнопка «↑» - установка верхнего значения температуры,
- кнопка «↓» - установка нижнего значения температуры,
Порядок работы:
1 Настройка, в случае, когда температура включения (далее Твкл) должна быть больше температуры отключения (далее Тоткл) – режим охлаждения.
1.1 Установить реле в колодку.
1.2 Вращать винт «1» против часовой стрелки, а винт «2» по часовой стрелке до щелчка.
1.3 Подключить приспособление к источнику питания.
1.4 Кнопкой «↑» выставить по индикатору «ºС» значение температуры включения реле.
1.5 Перевести тумблер в положение «ON».
1.6 Вращать винт «2» против часовой стрелки до загорания светодиода «HL».
1.7 Перевести тумблер в положение «OFF» и повернуть винт «2» на один оборот по часовой стрелке.
1.8 Включить тумблер и медленно вращать винт «2» против часовой стрелки до загорания светодиода «HL».
Температура включения установлена.
1.9 Кнопкой «↓» выставить по индикатору «ºС» значение температуры отключения реле.
1.10 Вращать винт «1» по часовой стрелке до погасания светодиода «HL».
1.11 Повернуть винт «1» на один оборот против часовой стрелки.
1.12 Кнопкой «↑» установить Твкл, чтобы включилось реле.
1.13 Кнопкой «↓» установить Твыкл и медленно вращать винт «1» по часовой стрелке до погасания светодиода «HL».
Температура отключения установлена.
1.14 Проверить с помощью кнопок «↑» и «↓» Твкл и Тоткл. При необходимости провести более точную подстройку.
2 Настройка, в случае, когда Твкл должна быть меньше Тоткл – режим нагрева.
2.1 Установить реле в колодку.
2.2 Вращать винт «1» по часовой стрелке, а винт «2» против часовой стрелки до щелчка.
2.3 Подключить приспособление к источнику питания.
2.4 Кнопкой «↓» выставить по индикатору «ºС» значение температуры включения реле.
2.5 Перевести тумблер в положение «ON».
2.6 Вращать винт «2» по часовой стрелке до загорания светодиода «HL».
2.7 Перевести тумблер в положение «OFF» и повернуть винт «2» на один оборот против часовой стрелки.
2.8 Включить тумблер и медленно вращать винт «2» по часовой стрелке до загорания светодиода «HL».
Температура включения установлена.
2.9 Кнопкой «↑» выставить по индикатору «HL1» значение температуры отключения реле.
2.10 Вращать винт «1» против часовой стрелки до погасания светодиода «HL».
2.11 Повернуть винт «1» на один оборот по часовой стрелке.
2.12 Кнопкой «↓» установить Твкл, чтобы включилось реле.
2.13 Кнопкой «↑» установить Твыкл и медленно вращать винт «1» против часовой стрелки до погасания светодиода «HL».
Температура отключения установлена.
2.14 Проверить с помощью кнопок «↓» и «↑» Твкл и Тоткл. При необходимости провести более точную подстройку.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.
1. Все работы по техническому обслуживанию прибора производить после отключения его от источника питания.
2. Не допускается резких перегибов и натяжения шнура, соприкосновения его с горячими предметами.
3. Не прокладывать шнур в местах, где возможен его разрыв или повреждение изоляции.
4. Не допускается попадание на прибор и внутрь его воды и других жидкостей.
