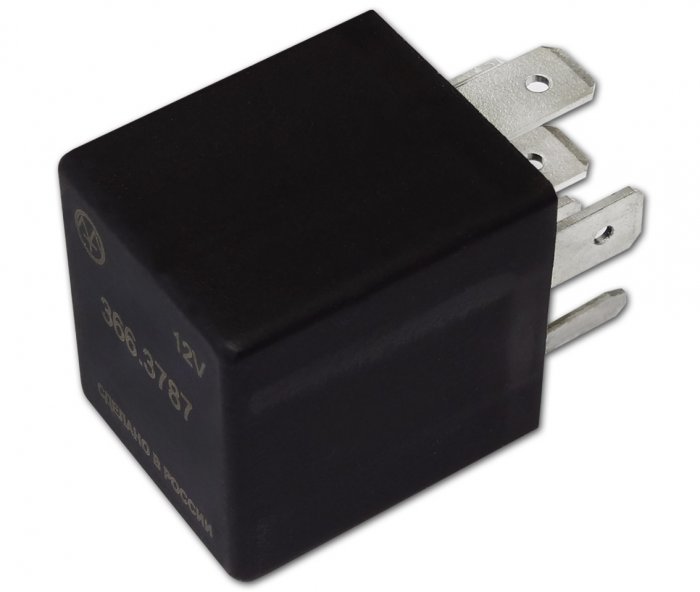

1 Калибровка
1.1 Подключить датчики в соответствии со схемой рис.1. При использовании одного датчика - замкнуть контакты “S1” и “S2”.
1.2 Создать для датчиков условие, разрешающее включение реле (исходное состояние).
1.3 Подать питание на реле (“15”, “31”).
1.4 Кратковременно подать “+” питания на вход калибровки (“Cal”). Светодиод мигнет 3 раза. Реле определит и сохранит в энергонезависимой памяти состояние датчиков как исходное.
1.5 Отключить питание реле.
2 Описание работы
При подаче питания реле определяет состояния входов.
“S1”, ”S2”: а) исходное состояние
б) изменённое состояние
“Cal”: а) не подключен (t = 1с)
б) подключен к минусу (t = 25мс)
Замыкание контактов реле происходит в исходном состоянии “S1” и ”S2”.
Размыкание контактов реле происходит в изменённом состоянии “S1” и ”S2”.
Примечание: При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.
