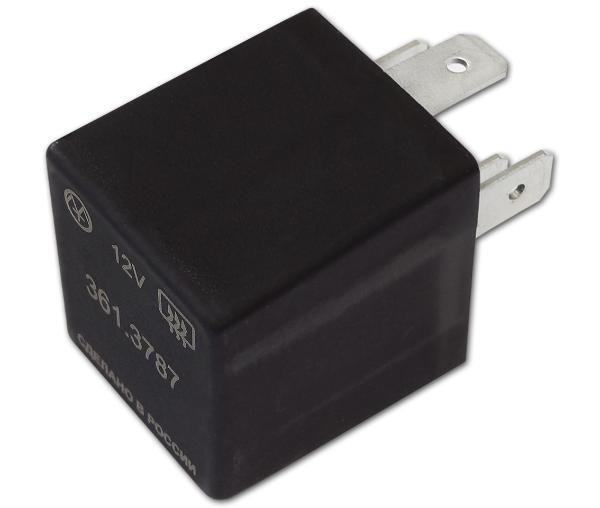

361.3787

Характеристики

Напряжение включения/выключения (Uвкл/выкл), В	(13,3/12,8)±0,1
Номинальное напряжение, В	12
Максимальный ток коммутации, А	25
Ток потребления, мА	4
Время работы таймера, мин	15
Габаритные размеры, мм	40х28х25
Масса, г	20
Применяемость	ВАЗ 2104-2115, Нива, Приора, Калина (с использованием переходника), АЗЛК 2141, иномарки и другие, в которых предусмотрена установка реле обогрева заднего стекла (типа 90.3747-10) в штатный блок реле и предохранителей

Описание

Реле времени обогрева заднего стекла

1 Установка и подключение

Установка реле осуществляется в блок реле и предохранителей на место штатного реле обогрева заднего стекла (типа 90.3747-10)

2 Рекомендации по эксплуатации

Управление работой реле осуществляется штатной кнопкой включения обогрева заднего стекла.
2.1 Включение обогрева и запуск таймера на время работы (15 мин) выполняется нажатием кнопки. Принудительное отключение обогрева осуществляется повторным нажатием кнопки.

2.2 Повторное включение обогрева осуществляется:

2.2.1 Нажатием кнопки - при использовании нефиксируемой кнопки.

2.2.2 Отжатием кнопки и нажатием ее вновь - при использовании кнопки с фиксацией.

ПРИМЕЧАНИЕ: При снижении напряжения бортовой сети автомобиля ниже Uвыкл., реле отключает обогрев, продолжая отсчет времени. При повышении напряжения бортовой сети до Uвкл., реле вновь включит обогрев на оставшееся время. Это обеспечивает работу обогревателя только при работающем двигателе, не допуская разрядки аккумулятора.
