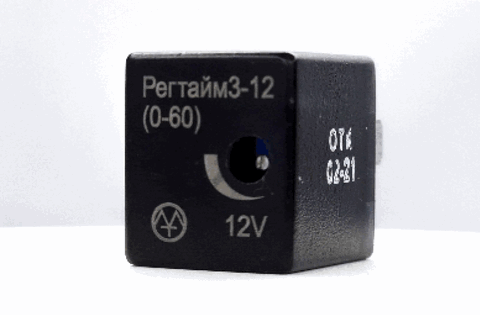

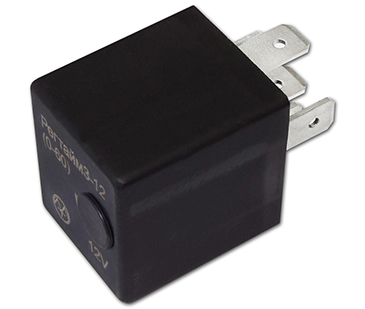

1 Подключение
1.1 Подключить реле по схеме (рис.1).
1.2 При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.
2 Настройка
2.1 Подать питание на реле («31» - «минус», «15» и «30» - «+»), светодиод загорится.
2.2 Снять питание с вывода «15» и измерить время работы.
Светодиод погаснет через заданное время после снятия питания с вывода «15».
2.3 Настроить реле на необходимое время с помощью подстроечного резистора.
2.4 Проверить время работы, повторив п.п.2.1, 2.2.
2.5 При необходимости, повторить п.п. 2.3, 2.4
Примечание: Реле начинает работать после подачи напряжения питания на вывод «15» при постоянно запитанном выводе «30». Отсчет времени начнется после снятия питания с вывода «15» (рис.2).
