1 Настройка
1.1 Подать питание на реле («31» - минус, «15» - плюс).
1.2 Измерить длительность импульсов, контролируя по светодиоду.

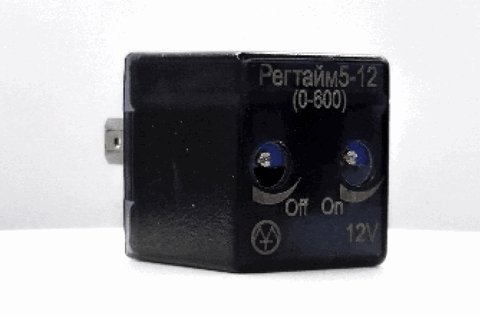

1.3 Настроить реле с помощью подстроечных резисторов.
1.4 Проверить время работы, повторив п.1.1, 1,2.
1.5 При необходимости, повторить п.п. 1.3, 1.4.
2 Установка и подключение
2.1 Подключить реле по схеме (рис.1).
2.2 Реле начинает работать после подачи напряжения питания на вывод «15», и в процессе работы должно быть постоянно запитано (рис.2). Поэтому, для включения/выключения реле, следует использовать кнопку с фиксацией (или тумблер).
