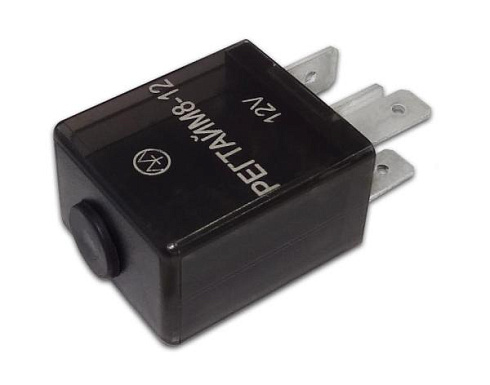

РЕГТАЙМ8-12

Видео

Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения устройств по алгоритму в соответствии с диаграммами (рис.2).
В реле предусмотрены функции выбора единиц отсчета времени (с, мин, ч), выбора режима работы и установки времени работы. Установка режимов и времени осуществляется с помощью кнопки через отверстие в корпусе реле.
Визуальная диагностика работы реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.

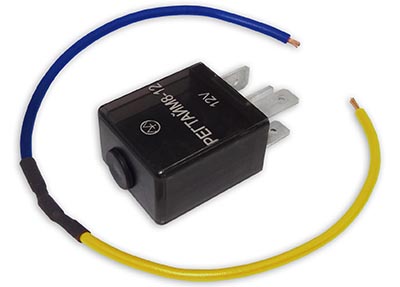

В комплект поставки входит защитный диод с проводами.
Применяется на автомобилях любой марки.

Подробнее

Характеристики

Номинальное напряжение, В	12
Максимальный ток коммутации, А	10
Ток потребления, не более, мА	5
Время работы, T1(T2), с/мин/ч	0-600
Количество циклов T1/T2	(0-600)/∞
Габаритные размеры реле, мм	39х23х16
Масса не более, г	15

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Настройка

1.1. Извлечь заглушку из отверстия корпуса для доступа к кнопке.
1.2. Подать питание на реле (“85” - минус, “86” - “плюс”). Реле начнёт работать в предварительно заданном режиме.
1.3. Настроить параметры реле с помощью кнопки в соответствии с диаграммой (рис.3).
1.4. Установить заглушку на место.

2 Подключение

2.1. Подключить реле по схеме (рис.1).
2.2. При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.
2.3. При подаче питания реле начнёт работать в предварительно заданном режиме в соответствии с диаграммой (рис.2).


рис.1

рис.2
