1 Установка и подключение
| Подключение прибора производить при отключенной аккумуляторной батарее. |

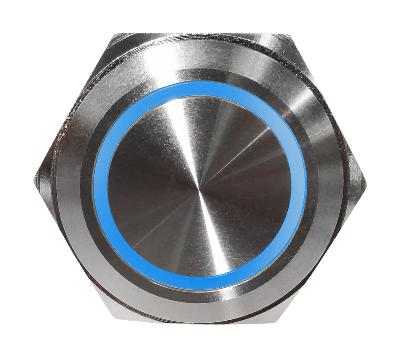

1.1 Выбрать подходящее для установки реле место.
1.2 Вскрыть отверстие Ø30-31мм и зафиксировать в нем изделие с помощью гайки.

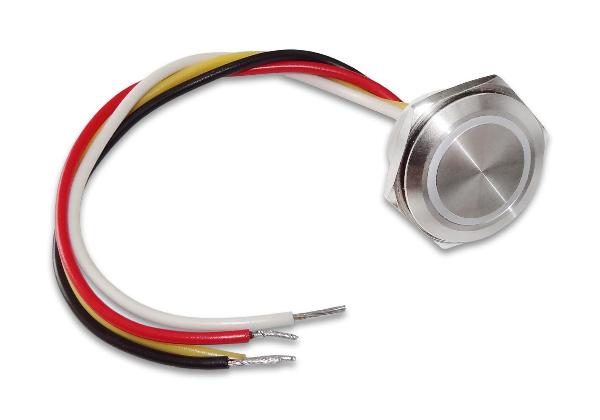

1.3 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: красный - “+”, черный - “-”, белый - нагрузка, жёлтый - габаритные огни.
1.4 Включение/выключение рабочего режима осуществляется с помощью кратковременного нажатия на кнопку.
2 Настройка

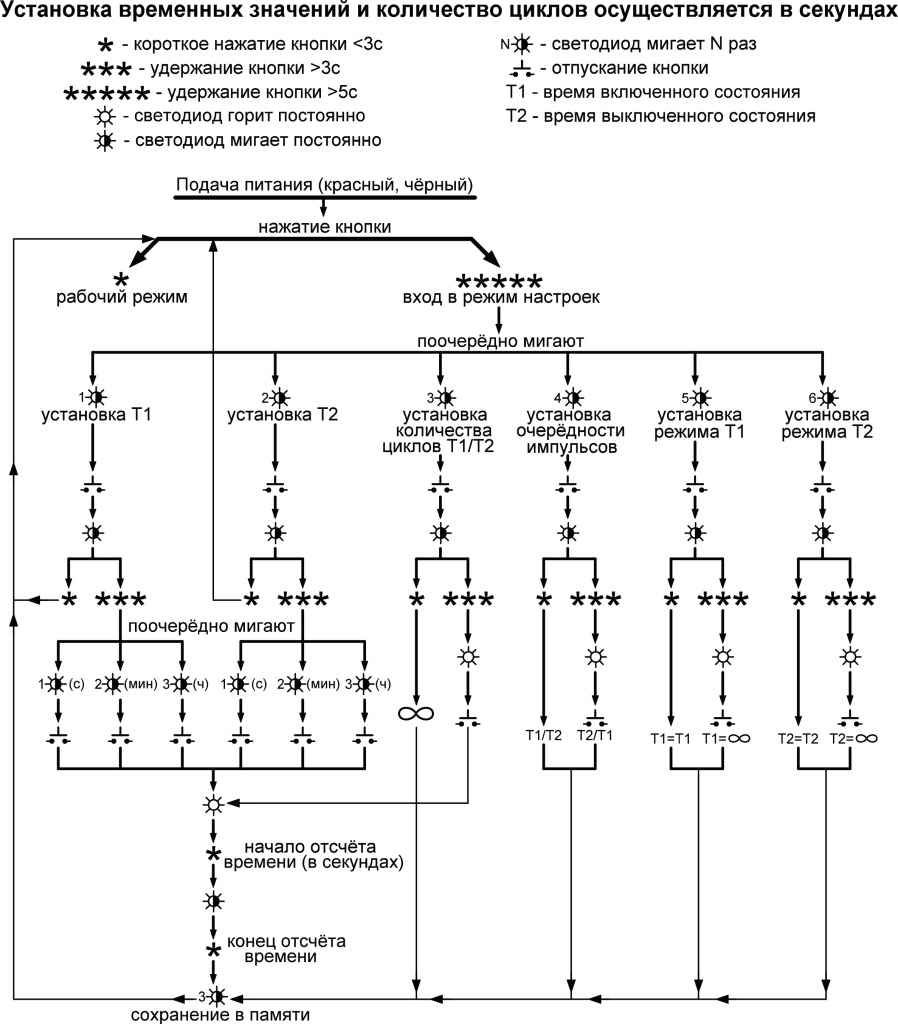

2.1 Настроить параметры реле с помощью кнопки в соответствии с диаграммой (рис.1).
При выходе из настроек с сохранением в энергонезависимой памяти, подсветка мигнет 3 раза.
Примечание. При отсчете времени Т2 подсветка мигает с приглушенной яркостью.
рис.1
