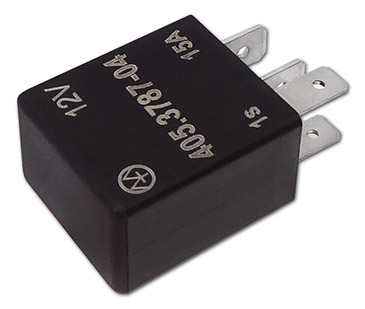

Установка и подключение
Работы по установке реле производить при отключенной аккумуляторной батарее

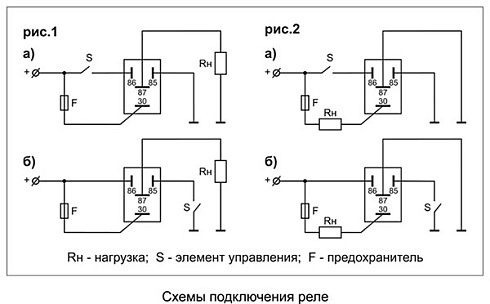

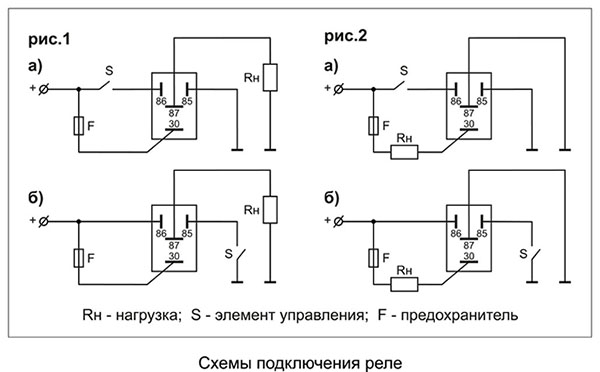

Подключить реле в соответствии со схемами рис.1 или рис.2.
При подключении допускается менять между собой контакты “85” и “86”. Управление может осуществляться как “плюсом” (рис.1а, 2а), так и “минусом” (рис.1б, 2б).
Возможна установка реле в блок вместо штатного микро-реле при условии соответствия полярности контактов (“30” и “87”) этих реле.
Внимание! Категорически запрещается подключение реле в обратной полярности.
Внимание! При подключении индуктивной нагрузки для защиты устройства от ЭДС самоиндукции обязательно подключить параллельно нагрузке защитный диод (в комплект не входит).
